Lenkachsen Hersteller

Lenkachsen

Lenkachsen

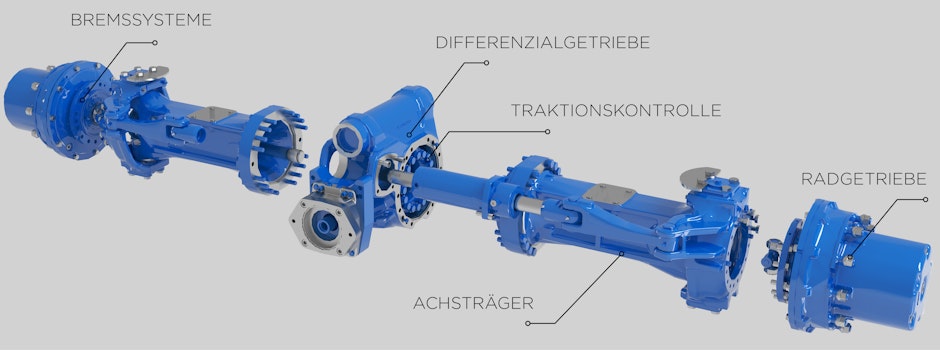

NAF bietet Lenkachsen und Planeten-Lenkachsen für Schwerlast- und Nutzfahrzeuge für den Einsatz in der Land-, Bau- und Forstwirtschaft. Bei Lenkachsen können die Räder gezielt bewegt werden um eine Kurvenfahrt zu ermöglichen. Bei den Lenkachsen sind Achskörper und Achsschenkel über Lenkbolzen mit Drucklagern verbunden. In der Geradeausstellung halten die Druckscheiben die Räder in der Spur. Bei schweren Nutzfahrzeugen werden Nachlaufachsen als nicht angetriebene Achse eingesetzt, um die Lastverteilung zu optimieren.

Weitere Informationen zu Lenkachsen im induux Wiki.

Lenkachsen mit verstellbarer Spurweite


NAF bietet Lenkachsen und Planeten-Lenkachsen für Erntemaschinen an, die am Achskörper in der Breite verstellt werden können. Die Verstellung der Spurweite erfolgt über eine Teleskopierung im Achsträger. Dadurch können am Fahrzeug unterschiedliche Reifengrößen und –Breiten gefahren werden. Die Maschine wird dadurch universeller einsetzbar und kann auch bei weichen Böden, wie beispielsweise in der Reisernte, mehr Traktion und Last transportieren.

E-Antrieb bei Lenk- und Starrachsen


NAF-Achsen können sowohl über eine Antriebswelle, als auch über einen direkt angebauten Hydro-Motor oder Elektro-Motor angetrieben werden.

Weitere Informationen zu Lenkachsen im induux Wiki.

# 01 Lenkachse


  • Planeten-Lenkachse
  • Achslast 12 t bei 40 km/h
  • verstellbare Spurweite
  • direkter Hydromotorantrieb
  • integriertes Stirnradgetriebe
  • kompakte Bauweise

Modular-minded Axles:

Traktionskontrolle

Differenzialsperre
Permanent Bogie Balancing System (PBBS®)
Allradabschaltung

Bremssystem

Ölbadlamellenbremse, gekapselt (Turbobremse)
Ölbadlamellenbremse, gekapselt (Parkbremse)
Ölbadlamellenbremse, gekapselt (Betriebsbremse)
Parkbremse (SAHR Scheibenbremse)

Getriebe

Vorsatzgetriebe (hydrostatisch/elektrisch/mechanisch)
Verteilergetriebe (schaltbar im Stillstand)
Verteilergetriebe (unter Last schaltbar)
Differenzialgetriebe
Planetengetriebe (mit/ohne Bremse)
Planetengetriebe (schaltbar)

Achsträger

Portaltandemachsträger
Portalachsträger
Achsträger (fest)
Achsträger (verstellbar)
Tandemachsträger
Tandemkasten (flach, highspeed)
Tandemkasten (hoch, offroad)
Aufhängung (fix)
Aufhängung (gependelt)
Aufhängung (Pendelarme)
Aufhängung

Technische Daten

LAP 44 PDF
Download

# 02 Lenkachse


  • Planeten-Lenkachse
  • Achslast 14 t bei 25 km/h
  • hohe Radlasten

Modular-minded Axles:

Traktionskontrolle

Differenzialsperre
Permanent Bogie Balancing System (PBBS®)
Allradabschaltung

Bremssystem

Ölbadlamellenbremse, gekapselt (Turbobremse)
Ölbadlamellenbremse, gekapselt (Parkbremse)
Ölbadlamellenbremse, gekapselt (Betriebsbremse)
Parkbremse (SAHR Scheibenbremse)

Getriebe

Vorsatzgetriebe (hydrostatisch/elektrisch/mechanisch)
Verteilergetriebe (schaltbar im Stillstand)
Verteilergetriebe (unter Last schaltbar)
Differenzialgetriebe
Planetengetriebe (mit/ohne Bremse)
Planetengetriebe (schaltbar)

Achsträger

Portaltandemachsträger
Portalachsträger
Achsträger (fest)
Achsträger (verstellbar)
Tandemachsträger
Tandemkasten (flach, highspeed)
Tandemkasten (hoch, offroad)
Aufhängung (fix)
Aufhängung (gependelt)
Aufhängung (Pendelarme)
Aufhängung

Technische Daten

LAP 54 PDF
Download

# 03 Lenkachse


  • Planeten-Lenkachse
  • für Forstmaschinen
  • Achslast 10 t bei 50 km/h
  • hohe Lenkkräfte

Modular-minded Axles:

Traktionskontrolle

Differenzialsperre
Permanent Bogie Balancing System (PBBS®)
Allradabschaltung

Bremssystem

Ölbadlamellenbremse, gekapselt (Turbobremse)
Ölbadlamellenbremse, gekapselt (Parkbremse)
Ölbadlamellenbremse, gekapselt (Betriebsbremse)
Parkbremse (SAHR Scheibenbremse)

Getriebe

Vorsatzgetriebe (hydrostatisch/elektrisch/mechanisch)
Verteilergetriebe (schaltbar im Stillstand)
Verteilergetriebe (unter Last schaltbar)
Differenzialgetriebe
Planetengetriebe (mit/ohne Bremse)
Planetengetriebe (schaltbar)

Achsträger

Portaltandemachsträger
Portalachsträger
Achsträger (fest)
Achsträger (verstellbar)
Tandemachsträger
Tandemkasten (flach, highspeed)
Tandemkasten (hoch, offroad)
Aufhängung (fix)
Aufhängung (gependelt)
Aufhängung (Pendelarme)
Aufhängung

Technische Daten

LAP 76 PDF
Download

# 04 Lenkachse


  • Planeten-Lenkachse
  • Achslast 20 t bei 15 km/h
  • Hydromotorendirektantrieb
  • Lenkeinschlagswinkel bis 40°

Modular-minded Axles:

Traktionskontrolle

Differenzialsperre
Permanent Bogie Balancing System (PBBS®)
Allradabschaltung

Bremssystem

Ölbadlamellenbremse, gekapselt (Turbobremse)
Ölbadlamellenbremse, gekapselt (Parkbremse)
Ölbadlamellenbremse, gekapselt (Betriebsbremse)
Parkbremse (SAHR Scheibenbremse)

Getriebe

Vorsatzgetriebe (hydrostatisch/elektrisch/mechanisch)
Verteilergetriebe (schaltbar im Stillstand)
Verteilergetriebe (unter Last schaltbar)
Differenzialgetriebe
Planetengetriebe (mit/ohne Bremse)
Planetengetriebe (schaltbar)

Achsträger

Portaltandemachsträger
Portalachsträger
Achsträger (fest)
Achsträger (verstellbar)
Tandemachsträger
Tandemkasten (flach, highspeed)
Tandemkasten (hoch, offroad)
Aufhängung (fix)
Aufhängung (gependelt)
Aufhängung (Pendelarme)
Aufhängung

Technische Daten

LAP 55 PDF
Download

# 05 Lenkachse


  • Planeten-Lenkachse
  • Achslast 21 t bei 25 km/h
  • hohe Radlasten
  • hohe Lenkkräfte

Modular-minded Axles:

Traktionskontrolle

Differenzialsperre
Permanent Bogie Balancing System (PBBS®)
Allradabschaltung

Bremssystem

Ölbadlamellenbremse, gekapselt (Turbobremse)
Ölbadlamellenbremse, gekapselt (Parkbremse)
Ölbadlamellenbremse, gekapselt (Betriebsbremse)
Parkbremse (SAHR Scheibenbremse)

Getriebe

Vorsatzgetriebe (hydrostatisch/elektrisch/mechanisch)
Verteilergetriebe (schaltbar im Stillstand)
Verteilergetriebe (unter Last schaltbar)
Differenzialgetriebe
Planetengetriebe (mit/ohne Bremse)
Planetengetriebe (schaltbar)

Achsträger

Portaltandemachsträger
Portalachsträger
Achsträger (fest)
Achsträger (verstellbar)
Tandemachsträger
Tandemkasten (flach, highspeed)
Tandemkasten (hoch, offroad)
Aufhängung (fix)
Aufhängung (gependelt)
Aufhängung (Pendelarme)
Aufhängung

Technische Daten

LAP 55 PDF
Download

# 06 Lenkachse


  • Planeten-Lenkachse
  • Achslast 8,5 t bei 40 km/h
  • direkter Hydromotorantrieb
  • integriertes Stirnradgetriebe
  • kompakte Bauweise
  • integriertes Vorsatzgetriebe

Modular-minded Axles:

Traktionskontrolle

Differenzialsperre
Permanent Bogie Balancing System (PBBS®)
Allradabschaltung

Bremssystem

Ölbadlamellenbremse, gekapselt (Turbobremse)
Ölbadlamellenbremse, gekapselt (Parkbremse)
Ölbadlamellenbremse, gekapselt (Betriebsbremse)
Parkbremse (SAHR Scheibenbremse)

Getriebe

Vorsatzgetriebe (hydrostatisch/elektrisch/mechanisch)
Verteilergetriebe (schaltbar im Stillstand)
Verteilergetriebe (unter Last schaltbar)
Differenzialgetriebe
Planetengetriebe (mit/ohne Bremse)
Planetengetriebe (schaltbar)

Achsträger

Portaltandemachsträger
Portalachsträger
Achsträger (fest)
Achsträger (verstellbar)
Tandemachsträger
Tandemkasten (flach, highspeed)
Tandemkasten (hoch, offroad)
Aufhängung (fix)
Aufhängung (gependelt)
Aufhängung (Pendelarme)
Aufhängung

Technische Daten

LAP 44 PDF
Download

# 07 Lenkachse


  • Planeten-Lenkachse
  • für Zwei-Wege-Fahrzeuge
  • Achslast 10 t bei 40 km/h
  • für Straße und Schiene

Modular-minded Axles:

Traktionskontrolle

Differenzialsperre
Permanent Bogie Balancing System (PBBS®)
Allradabschaltung

Bremssystem

Ölbadlamellenbremse, gekapselt (Turbobremse)
Ölbadlamellenbremse, gekapselt (Parkbremse)
Ölbadlamellenbremse, gekapselt (Betriebsbremse)
Parkbremse (SAHR Scheibenbremse)

Getriebe

Vorsatzgetriebe (hydrostatisch/elektrisch/mechanisch)
Verteilergetriebe (schaltbar im Stillstand)
Verteilergetriebe (unter Last schaltbar)
Differenzialgetriebe
Planetengetriebe (mit/ohne Bremse)
Planetengetriebe (schaltbar)

Achsträger

Portaltandemachsträger
Portalachsträger
Achsträger (fest)
Achsträger (verstellbar)
Tandemachsträger
Tandemkasten (flach, highspeed)
Tandemkasten (hoch, offroad)
Aufhängung (fix)
Aufhängung (gependelt)
Aufhängung (Pendelarme)
Aufhängung

Technische Daten

LAP 55 PDF
Download

# 08 Lenkachse


  • Planeten-Lenkachse
  • für Schwenk-Radlader
  • Achslast 10 t bei 40 km/h
  • hohe Lenkkräfte

Modular-minded Axles:

Traktionskontrolle

Differenzialsperre
Permanent Bogie Balancing System (PBBS®)
Allradabschaltung

Bremssystem

Ölbadlamellenbremse, gekapselt (Turbobremse)
Ölbadlamellenbremse, gekapselt (Parkbremse)
Ölbadlamellenbremse, gekapselt (Betriebsbremse)
Parkbremse (SAHR Scheibenbremse)

Getriebe

Vorsatzgetriebe (hydrostatisch/elektrisch/mechanisch)
Verteilergetriebe (schaltbar im Stillstand)
Verteilergetriebe (unter Last schaltbar)
Differenzialgetriebe
Planetengetriebe (mit/ohne Bremse)
Planetengetriebe (schaltbar)

Achsträger

Portaltandemachsträger
Portalachsträger
Achsträger (fest)
Achsträger (verstellbar)
Tandemachsträger
Tandemkasten (flach, highspeed)
Tandemkasten (hoch, offroad)
Aufhängung (fix)
Aufhängung (gependelt)
Aufhängung (Pendelarme)
Aufhängung

Technische Daten

LAP 76 PDF
Download
